KABELARTEN


Welches Kabel wofür ?



Crossover-Kabel :

Das Crossover-Kabel überkreuzt die zwei Empfangs- und Sendeleitungen zweier miteinander verbundenen Netzwerkkomponenten.

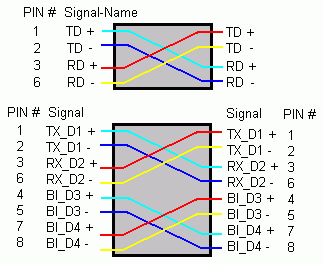

Falls sie nur zwei Computer miteinander verbinden wollen ist das Crossed Kabel das Richtige. Dieses Kabel wird nur zwischen die beiden Computer gesteckt. Ein Crossed ist fast wie ein normales Twisted Pair Kabel nur dass die Polung im Kabel überkreuz verläuft (siehe unten).




Anwendungsfall:

  1. Wenn zwei Netzwerk-Komponenten verbunden werden sollen, aber kein Uplink-Port vorhanden ist.

  2. Wenn zwei Netzwerk-Karten direkt miteinander verbunden werden sollen.

Nach oben


RJ45-Stecker :

Die normale Pinbelegung bei einem RJ 45 Stecker sieht folgendermaßen aus :

RJ45-Stecker

Belegung und Farbcodes für RJ 45 Stecker :

Adernpaar Pins EIA/TIA IEC REA DIN 47.100
1 4/5 blau/weiss weiss/blau weiss/blau weiss/braun
2 3/6 weiss/orange rot/orange türkis/violett grün/gelb
3 1/2 weiss/grün schwarz/grau weiss/orange grau/rosa
4 7/8 weiss/braun gelb/braun türkis/violett blau/rot



Belegung RJ45-Stecker für Ethernet :

Signal Pin Farbe
TX+ 1 weiss/orange
TX- 2 orange
RX+ 3 weiss/grün
  4 blau
  5 weiss/blau
RX- 6 grün
  7 weiss/braun
  8 braun



Nach oben


Koaxial-kabel :

Koaxial ist ein einadrigen Kabel mit Abschirmung. Man darf das Koaxial für Netzwerke nicht mit dem von Radio und TV verwechseln. Der Unterschied ist, dass das LAN-Kabel 50-Ohm Widerstand und das für TV und Radio 75-Ohm Widerstand hat.



Koaxial


Nach oben


Twisted Pair :

Twisted Pair ist nicht gleich Twisted Pair. In den Ethernet-Standards sind mehrere Versionen spezifiziert. Darüber hinaus gibt es noch Unterschiede in der Abschirmung. Es gibt mehrere Kategorien, jedoch spielen nur Cat3 (Kategorie 3) und Cat5 (Kategorie 5) bei Netzwerken eine Rolle. Die beiden Kabelarten unterscheiden sich nur in maximaler zulässiger Frequenz und den Werten für Dämpfung (Abschwächung des Signals auf einer bestimmten Strecke).

Kategorien bei Twisted Pair

Kategorie max. Frequenz Anwendungsbeispiele
1 100 kHz ISDN-Basisanschluss
2 1MHz ISDN-Primärmultiplexanschluss
3 16MHz 10BaseT, Token Ring
4 20 MHz 16-MBit-Token-Ring
5 100 MHz 100-MBit-Ethernet, CDDI
6 200 MHz 155-MBit-ATM
7 600 MHz 622-MBit-ATM, Gigabit-Ethernet


Cat 3 und Cat 5 werden auch als UTP (Unshielded Twisted Pair) bezeichnet. Das drückt aus das diese Kabel nicht abgeschirmt sind und somit Störungen von außen eintreten können. Es gibt aber auch abgeschirmte Kabel z.B. das STP oder auch S/UTP genannt (Shielded Twisted Pair) welches einen Gesamtschirm um alle Aderpaare hat und das S/STP (Shielded/Screened Twisted Pair) welches zusätzlich zu dem Gesamtschirm noch um jedes Aderpaar einen Mantel hat (siehe schematische Darstellung unten).
